    2024机电一体化电工PLC触摸屏变频器恒压供电教学备案课程

    2024机电一体化电工PLC触摸屏变频器恒压供电教学备案课程


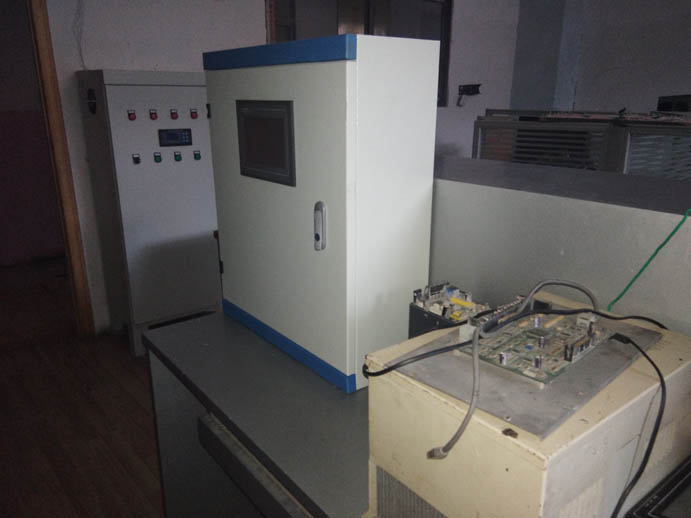

    控制要求: 1)有两台水泵,按设计要求一台运行,一台备用,自动运行时泵运行累计100小时轮换一次,手动时不切换。 2)两台水泵分别由m1m2电动机拖动,电动机同步转速为3000/min,由km1km2控制。 3)切换后起动和停电后起动须5s报警,运行异常可自动切换到备用泵,并报警。 4)采用plcpid调节指令。 5变频器(使用三菱fr-a540)采用plc的特殊功能单元fx0n-3a的模拟输出,调节电动机的转速。 6)水压在010kg可调,通过触摸屏(使用三菱f940)输入调节。 7)触摸屏可以显示设定水压、实际水压、水泵的运行时间、转速、报警信号等。 8)变频器的其余参数自行设定。


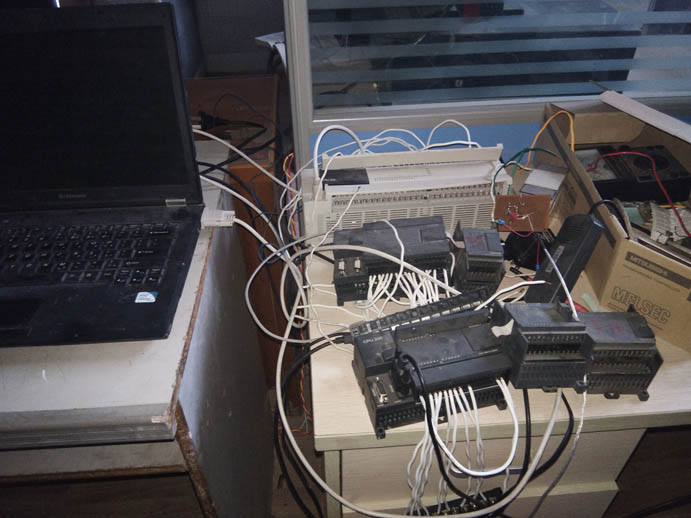

    软件设计: 1Fx3u-128mrplc i/o分配:根据控制要求及i/o分配,其系统接线图如图所示。

    plc输入,x11号泵水流开关;x22号泵水流开关;x3:过压保护。  plc输出,y1km1y2km2y4:报警器;10:变频器stf  2.触摸屏画面设:根据控制要求及i/o分配,制作触摸屏画面。 触摸屏输入:m500:自动起动。m100:手动1号泵。m101:手动2号泵。m102:停止。m103:运行时间复位。m104:清除报警。d300:水压设定。  触摸屏输出:y01号泵运行指示。y12号泵运行指示。t201号泵故障。t212号泵故障。d101:当前水压。d502:泵累计运行的时间。d102:电动机的转速。 plc输入,x11号泵水流开关;x22号泵水流开关;x3:过压保护。  plc输出,y0km1y1km2y4:报警器;10:变频器stf  2`威纶通触摸屏画面设:根据控制要求及i/o分配,制作触摸屏画面。 触摸屏输入:m500:自动起动。m100:手动1号泵。m101:手动2号泵。m102:停止。m103:运行时间复位。m104:清除报警。d300:水压设定。  触摸屏输出:y01号泵运行指示。y12号泵运行指示。t201号泵故障。t212号泵故障。d101:当前水压。d502:泵累计运行的时间。d102:电动机的转速。   3. plc的程序:根据控制要求,画出fx3u-128mr的程序梯形图、plc程序如下图所示。


    plc的程序简述:plc得电后,通过程序把模块中的摸拟量压力信号转化成压力数字量(d160),将压力的数据寄存器d160的值除以25以校正压力的实际值(由特殊功能模拟模块fx0n-3a的资料可知:因0-10kg对应的是数值是0-250,所以压力与数值的关系是125)  在该系统中我们规定了电动机同步转速为3000/min,所以同步转速的设定低于3000/min对电机的保护是有好处的。这里我们把转速设定为不能超过1250/min,则数值与通过pid程序运算的mv(输出)值d150(即电动机转速量)的关系为15(由特殊功能模拟模块fx0n-3a的资料可知:因数值是0-250对应的是0-1250/min,则数值与转速的关系是15)。所以电动机的转速实际值校正数d102=d150×5÷10(其中除以10是因为所有实数参与pidsv设定值>d500pv当前值>d160,运算都是以1000%加入的。所以要得到mv输出值>d150的实际数值需要除以10)。因该系统中电机的转速是与压力成正比的,转速加大;压力也加大!(这里要注意:动作方向【s3+1,当前值pvd500设定值svd160;即bit=1,选择逆动作)所以将压力数字量寄存器d160用于pid程序的pv(当前)数字量做为时刻检查管内的当前压力状况。

    4.变频器设置: 1)上限频率pr1=50hz;(2)下限频率pr2=30hz;(3)基底频率pr3=50hz;(4)加速时间pr7=3s;(5)减速时间pr8=3s;(6电子过电流保护pr9=电动机的额定电流;(7)起动频率pr13=10hz;(8du面板的第三监视功能为变频繁器的输出功率pr5=14;(9)智能模式选择为节能模式pr60=4;(10)设定端子25间的频率设定为电压信号010v pr73=0;(11)允许所有参数的读/pr160=0;(12)操作模式选择(外部运行)pr79=2;(13)其他设置为默认值。

    5. 系统调试: 1)将触摸屏rs232接口与计算机连接,将触摸屏rs422接口与plc编程接口连接,编写好fx0n-3a偏移/增益调整程序,连接好fx0n-3a i/o电路,通过gainoffset调整偏移/增益。 2)按图设计好触摸屏画面,并设置好各控件的属性,按图所示编写好plc程序,并传送到触摸屏和plc 3)将plc运行开关保持off,程序设定为监视状态,按触摸屏上的按钮,观察程序触点动作情况,如动作不正确,检查触摸屏属性设置和程序是否对应。 4)系统时间应正确显示。 5)改变触摸屏输入寄存器值,观察程序对应寄存器的值变化。 6)按图连接好plci/o线路和变频器的控制电路及主电路。 7)将plc运行开关保持on,设定水压调整为3kg 8)按手动起动,设备应正常起动,观察各设备运行是否正常,变频器输出频率是否相对平稳,实际水压与设定的偏差。 9)如果水压在设定值上下有剧烈的抖动,则应该调节pid指令的微分参数,将值设定小一些,同时适当增加积分参数值。如果调整过于缓慢,水压的上下偏差很大,则系统比例常数太大,应适当减小。 10)测试其他功能,是否跟控制要求相符。
