    74LS164在单片机电磁炉显示按键中应用
    发布时间:2024-08-11 16:04:15

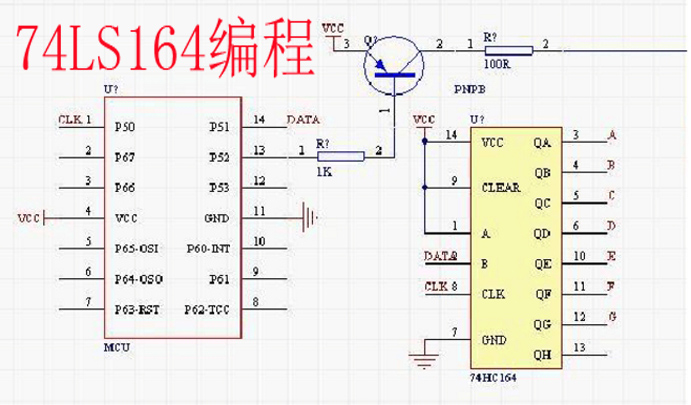

    电磁应用电路模型

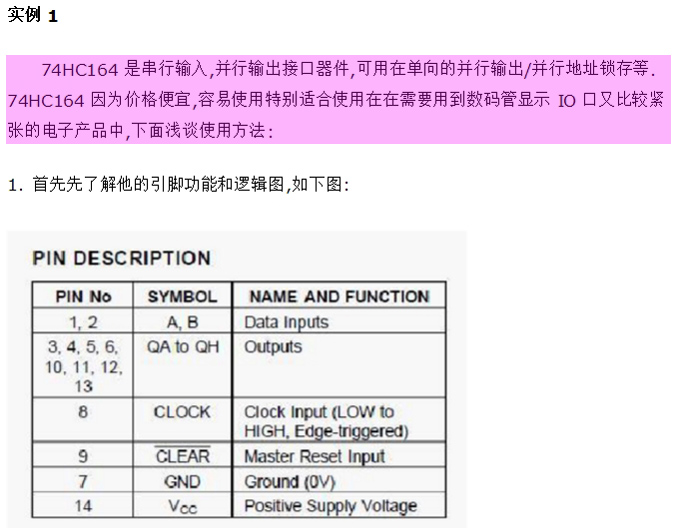

    74LS各引脚功能


    74LS内部原理图:

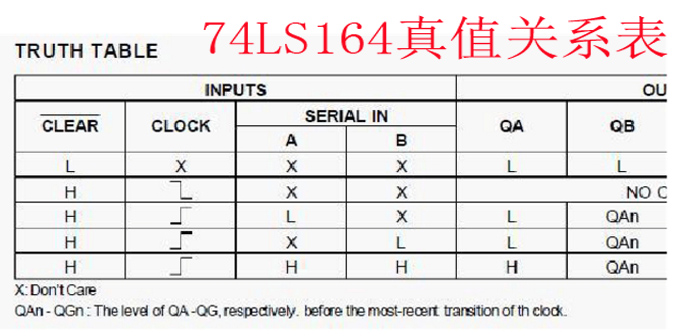

    真值关系式:

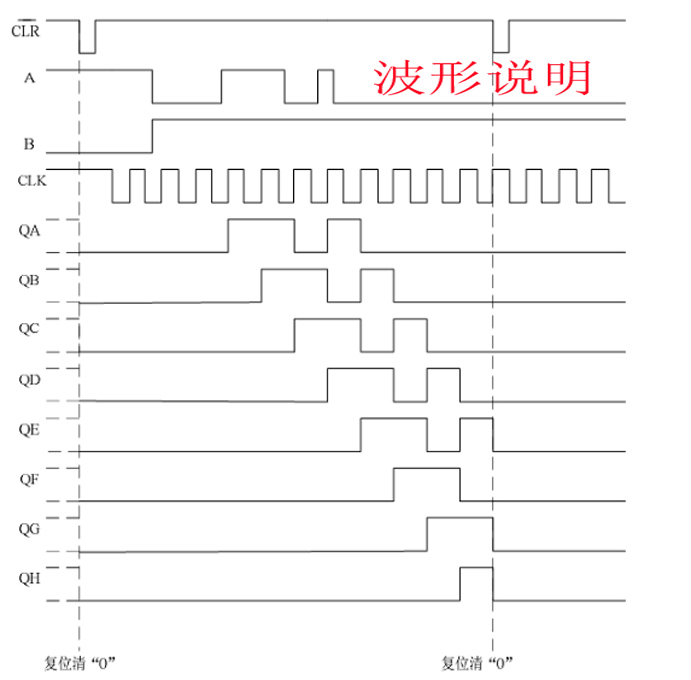

    波形说明:当9#=L电平时,不管8#,1#、2#是什么数据,QA--QH8位并行输出全部为0;

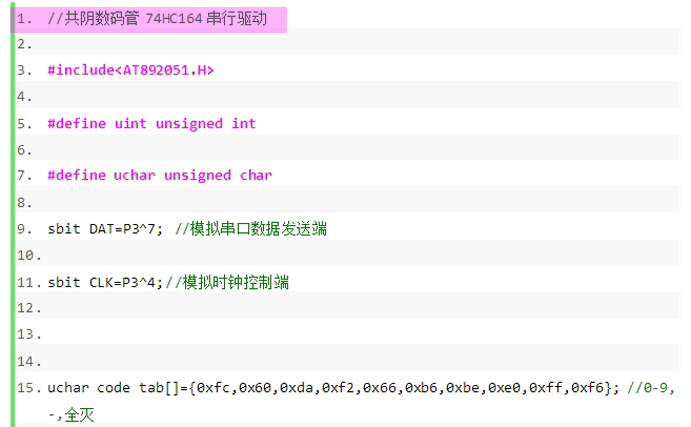

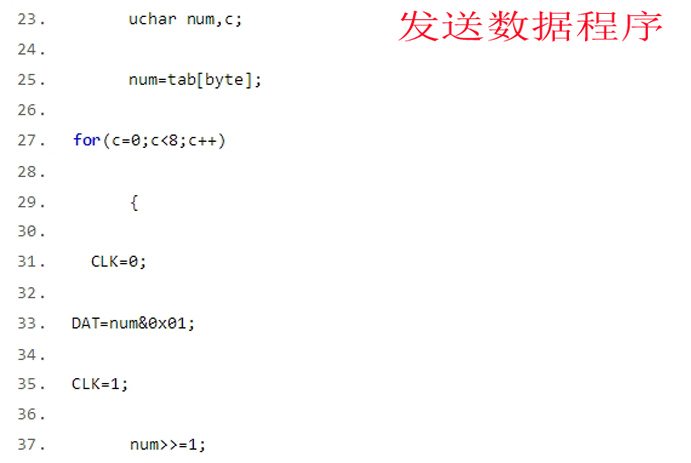

    发送程序结构:

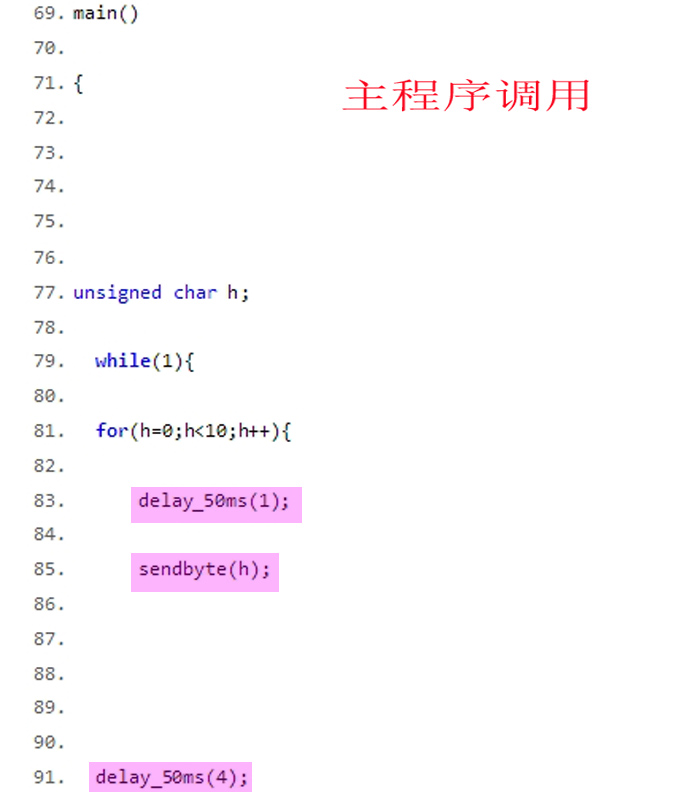

    主程序结构:



    以上为主程序结构;

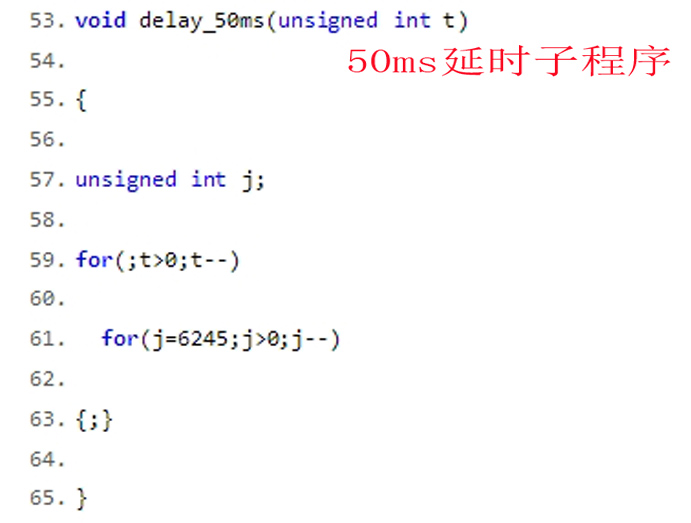

    加延时程序:
