如何理解集成电路TDA16846开关电源工作原理

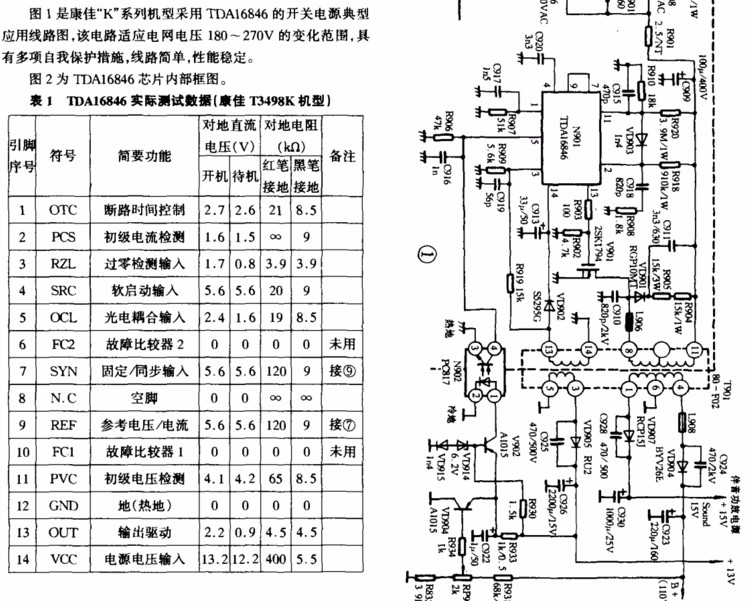

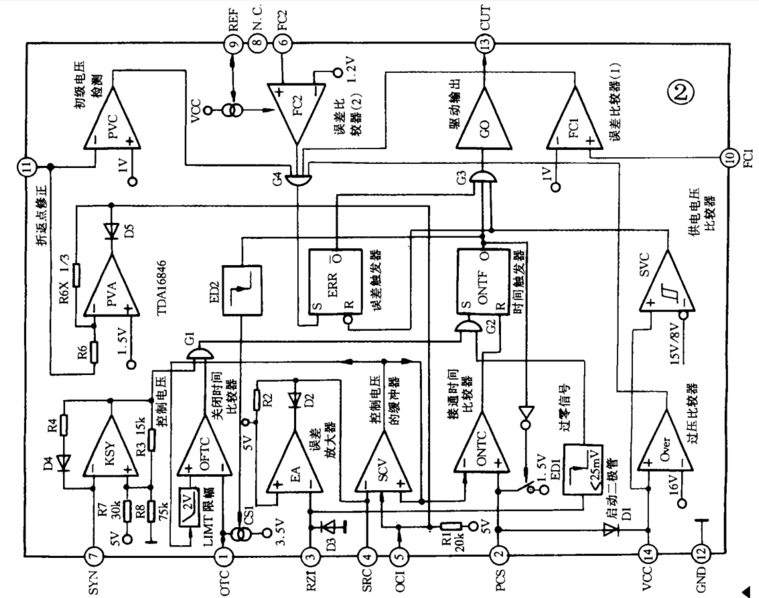

（维修资料） 参考电路图：TDA16846在康佳P2960K机型中的应用电路。 开关电源由开关场效应管V901、开关振荡、稳压集成电路N901(TDA16846)、开关变压器T901、光耦N902及输出电路等组成。 220V电压经整流、滤波得到300V直流电压，经开关变压器T901的11－8绕组给场效应管V901的漏极提供直流电压。N901的13脚输出驱动脉冲接场效应管的栅极。300V电压经R918为N901的2脚提供启动电压，使N901开始工作。开关变压器T901的13脚输出感应电压经VD902整流、C913滤波得到的直流电压为N901的14脚提供正反馈电压，使N901的振荡电路维持振荡状态。 VD904接在130V输出端，VD904检测出误差信号经V902、VD914等组成的稳压电路，再由光耦N902送到N901的5脚，进行稳压控制。 适用机型：康佳P2562K、P2960K、P2962K、P2998K、P3760K、T2568K、T2968K、T2975K、T2976K、T3468K、T3489K 等。
在其他机种也有较广泛的引用，如夏普A3416、厦华A2918、A3416,TCL21XX等，但位号不尽相同，可举一反三，灵活运用。 附件：TDA16846开关电源控制IC引脚功能、实测数据
（在康佳T3489K机上测定）
引脚 | 引脚功能 | 直流电压（V） （有信号） | 对地电阻（K） | |
R测 | B测 | |||
1 | 断路时间与待机控制 | 2.5 | 8.6 | 21.1 |
2 | 限制初级绕组电流 | 1.6 | 9.1 | 无限大 |
3 | 调整与过零控制输入 | 1.8 | 3.8 | 3.8 |
4 | 软启动时间与速度控制 | 5.5 | 9.1 | 19.9 |
5 | 光电耦合器输入 | 2.3 | 8.6 | 19.1 |
6 | 接误差比较器 | 0 | 0 | 0 |
7 | RC振荡或同步信号输入 | 5.5 | 9.1 | 120.1 |
8 | 空脚 | |||
9 | 基准电压 | 5.7 | 8.9 | 0 |
10 | 误差比较器 | 0 | 0 | 64.9 |
11 | 初级电压检测 | 4.0 | 8.4 | 0 |
12 | 接地 | 0 | 0 | 4.6 |
13 | 驱动电压输出 | 2.3 | 4.6 | 4.4 |
14 | 电源供电 | 13.3 | 5.4 | 400.1 |
为了更好地理解上面的开关电源电路，下面以UC3842为例进行实验分析与维修测量：

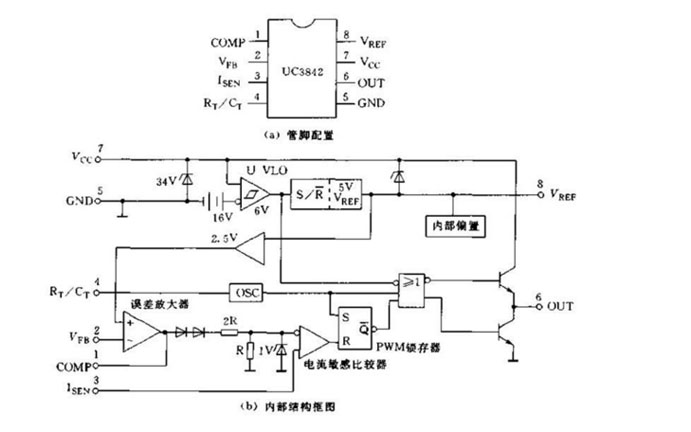

1、UC3842外型结构我们已在面板上讲解，各引脚功能黑板上也进行详细说明；内部方框图如下；
2、相关英文说明；课堂进行了全面说明；

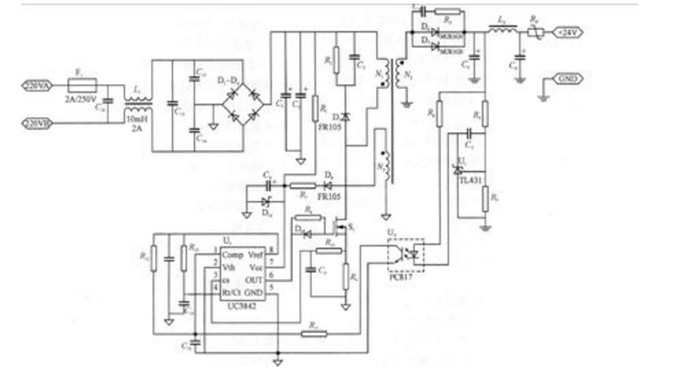

开关电源应用示例电路之一：
开关电源基本原理：LC振荡器与电路分析

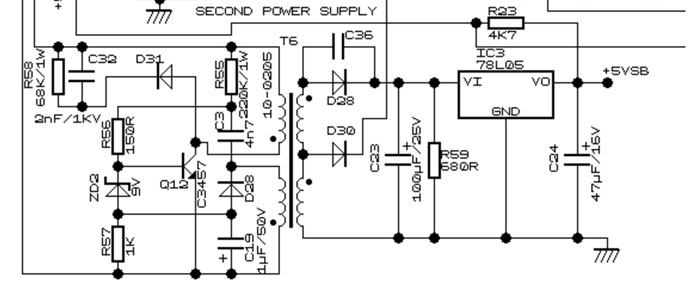

Q12：开关管；T6变压器；D26、D28、D30为半波整流电路；IC3+5V稳压；ZD2过压保护；
