LPC总线在笔记本电脑维修中理论与维修
在NB电路的架构框图中，我们可以看到PCH和EC之间通过LPC总线连接，在MB板上也会看到EC芯片旁边有一个JDEBUG的connector，其也与LPC总线相连，用于主板诊断。下面将对LPC总线做一些简单介绍，希望能够帮助大家了解LPC的工作原理：
1、 LPC总线
LPC（Low Pin Count）是基于 Intel 标准的 33 MHz 4 bit 并行总线协议（但目前NB系统中LPC的时钟频率为24MHz，可能是由于CPU平台的不断发展导致的，后面会具体分析），用于代替以前的 ISA 总线协议，但两者性能相似，都用于连接南桥和Super I/O芯片、FLASH BIOS、EC等设备（由于目前EC芯片中整合了Super I/O功能，所以我们在NB系统中看不到LPC总线上挂有Super I/O芯片了）。
传统ISA BUS速率大约在7.159~8.33MHz，提供的理论尖峰传输值为16MB/s，但是ISA BUS与传统的PCI BUS的电气特性、信号定义方式迥异，使得南桥芯片、Super I/O芯片浪费很多针脚来做处理，主板的线路设计也显得复杂。为此，Intel定义了LPC接口，将以往ISA BUS的地址/数据分离译码，改成类似PCI的地址/数据信号线共享的译码方式，信号线数量大幅降低，工作速率由PCI总线速率同步驱动（时钟同为33MHz），虽然改良过的LPC接口一样维持最大传输值16MB/s，但信号管脚却大幅减少了25~30个，以LPC接口设计的Super I/O芯片、Flash芯片都能享有脚位数减少、体积微缩的好处，主板的设计也可以简化，这也是取名LPC——Low Pin Count的原因。
2、LPC总线的接口管脚

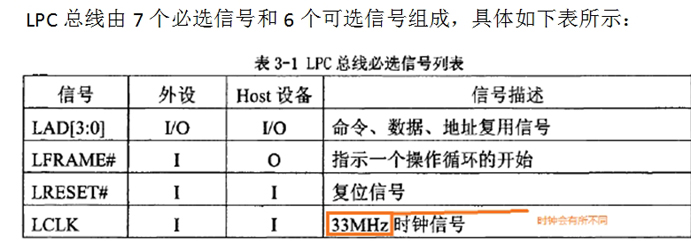

LPC总线由7个必选信号和6个可选信号组成，具体如下表所示：

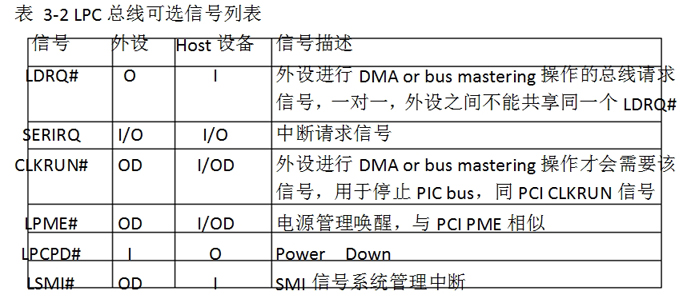

表 3-2 LPC总线可选信号列表
信号 | 外设 | Host设备 | 信号描述 |
LDRQ# | O | I | 外设进行DMA or bus mastering操作的总线请求信号，一对一，外设之间不能共享同一个LDRQ# |
SERIRQ | I/O | I/O | 中断请求信号 |
CLKRUN# | OD | I/OD | 外设进行DMA or bus mastering操作才会需要该信号，用于停止PIC bus，同PCI CLKRUN信号 |
LPME# | OD | I/OD | 电源管理唤醒，与PCI PME相似 |
LPCPD# | I | O | Power Down |
LSMI# | OD | I | SMI信号 系统管理中断 |
MB板上的JDEBUG connector有12pin,没有连接LRESET#信号，只连接了其余的6个必选信号，为主板诊断提供接口，其中CLK_DEBUG由PCH提供，24MHZ：
EC与PCH连接的LPC总线中除了包含7个必选信号，还包含SEEIRQ和CLKRUN#信号。这里需要注意的是JDEBUG的CLK信号与连接EC和PCH的LPC总线中CLK信号并非同一个信号。PCH提供了2个输出24MHz时钟的管脚，但每个时钟只能驱动一个LPC设备，故EC和JDEBUG各连接一个。
3.LPC总线的通信协议
LPC总线支持多种事务类型的操作,例如IO读写、内存读写、DMA读写、Firmware memory读写等。一个cycle通常一下流程：
l 总线host拉低LFRAME#信号，指示cycle开始，同时将相关信息输出到LAD[3:0]上
l 主机Host根据Cycle类型驱动相应的信息到LAD[3：0]上，比如当前操作的事务类型、数据传输方向及size大小、访问地址等。
l host根据Cycle类型的不同选择进行驱动数据或者是移交总线控制权。
l 外设获取总线控制权后，将相应的数据驱动到LAD[3：0]上。表示该Cycle完成。
l 外设释放总线控制权。至此该Cycle结束。
一个典型cycle通常由Start、Cyctype+Dir、ADDR 、Size(DMA only)、Channel(DMA only)、TAR、Sync、DATA状态组成，下图是一个典型的cycle示例流程，该cycle类似于IO读或内存读操作中的cycle，DATA字段由外设驱动发送给host.

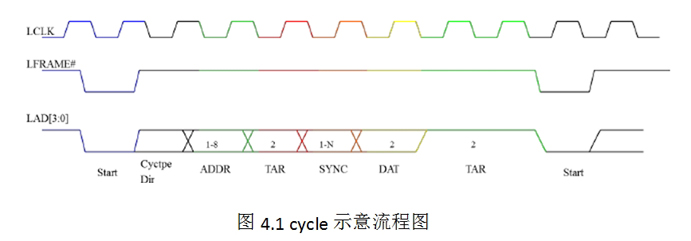

图4.1 cycle示意流程图
3.1 Start
Start用于指示一个传输的开始或者结束。当FRAME#信号有效时，所有的
外设都要监视LAD[3：0]信号，并在FRAME#信号有效的最后一个时钟进入
START状态。LAD[3：0]的值编码如下表

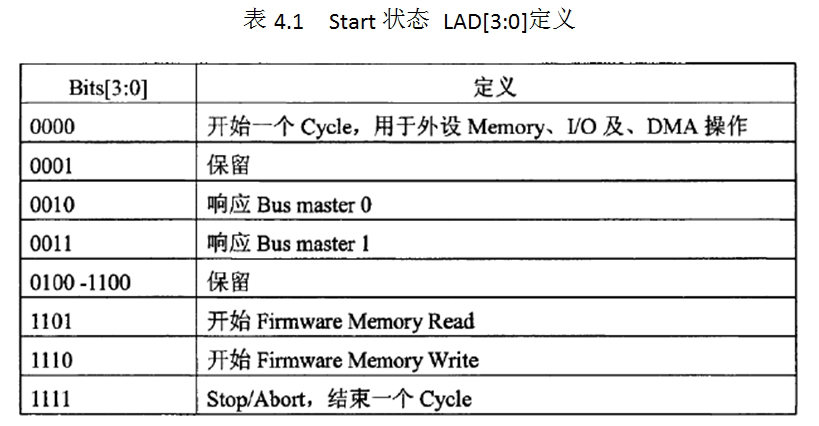

表4.1 Start状态 LAD[3:0]定义
3.2 Cycle Type／Direction(CYCTYPE+DIR)
该状态由Host驱动，对Cycle的传输类型(Memory、IO、DMA)以及传输方
向进行说明。LAD[0]在该场中被保留，作为外设应该忽略。具体定义值见下表

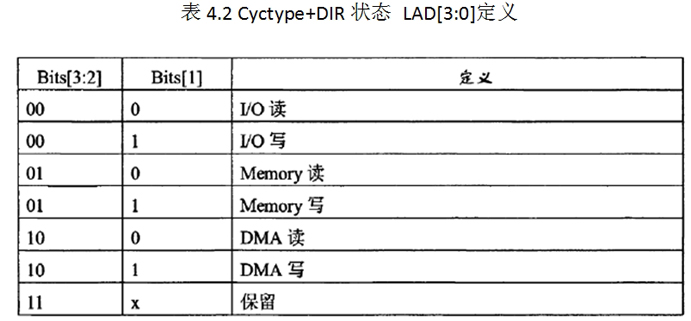

表4.2 Cyctype+DIR状态 LAD[3:0]定义
3.3 Size
该状态表示传输数据DATA字段的大小，由host驱动，当数数据为16或32bits，将分成多个DATA转态发送，Size只存在于DMA类型cycle中。而在IO和内存类型cycle中，每个cycle只能传输8bits数据。Size状态LAD[1:0]有效，LAD[3:2]被忽略，LAD[3:0]具体定义如下
表4.3 Size状态 LAD[3:0]定义
Bits[1:0] | 定义 |
00 | 传输的数据大小为8bits |
01 | 传输的数据大小为16bits |
10 | 保留 |
11 | 传输的数据大小为32bits |
3.4 ADDR/Channel
ADDR状态表示地址信息，由host驱动。在IO cycle中，地址信息为16bits（4个时钟周期）；在内存 cycle中，地址信息为32bits（8个时钟）；而在DMA cycle中，则没有ADDR状态，取代的则是Channel状态(1个时钟)。LAD[2:0]表示channel的序号，其中channel 0~3为8bit channels, channel 5~7为16 bit channels, channel4一般被保留作为bus master 的请求信号。ADDR的地址信息先从高位发送。
3.5 TAR（Turn-around）
TAR用于交换总线的控制权（2个时钟），当host要将总线转交给外设时，TAR由host驱动；当外设要将总线交还给host时，TAR由外设驱动。TAR两个时钟周期的第一个时钟周期有host或外设驱动，LAD[3:0]=1111;第二时钟周期host或外设则将LAD[3:0]置为三态，但由于LAD[3:0]管脚内部有弱上拉， LAD[3:0]还都是处于高逻辑电平，所以TAR的两个时钟LAD[3:0]都为1111.
3.6 Sync
Sync用来加入等待状态，持续时间为1~N个时钟周期。在target或
者DMA传输操作时，Sync由外设驱动；在bus master操作时，Sync由Host驱动。可能的组合见表
表4.4 Sync状态 LAD[3:0]定义

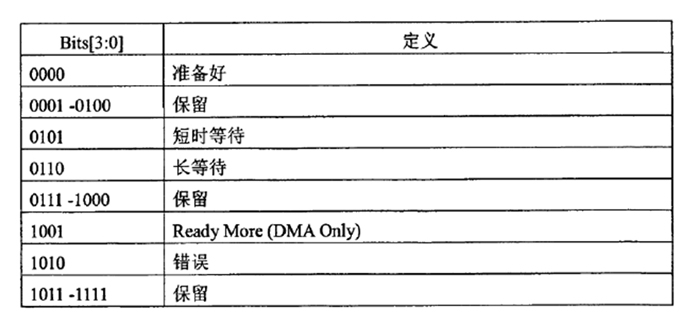

当外设还没准备好时，可以插入一些等待周期0101（短等待）或0110（长等待），等到Ready状态来到时，可以选择驱动为“0000"(准备好)，“1010”(错误)或者“1001"(Ready More)。
4.6.1 Sync Timeout
总线上通常可能发生以下几种潜在的错误：
1．当Host发起一个Cycle(Memory、IO、DMA)后，但是，总线上没有设备驱动SYNC场，当Host检测到3个连续的时钟内都没有响应时，便可以认为总线上没有外设响应此次Cycle操作。
2．Host驱动一个Cycle(Memory,IO，DMA)，一个设备驱动了一个有效的SYNC
场来插入等待(LAD[3：0]=’0101b’或者’0110b’)，但是却不能完成该Cycle，这种情况在外设锁定的时候就发生了。此时，Host应采取以下措施以解除总线死锁：
●假如SYNC是’0101b’，那么SYNC时钟周期最多为8个。当Host检测到有多于8个时钟周期的SYNC场，那么Host将取消这个Cycle。
●假如SYNC是’0110b’，那么这里将没有最大SYNC长度的限制。外设必
须设计有保护机制来完成这个Cycle。
当由Host来驱动SYNC时，因为延迟的原因，它可能不得不插入大量的等待周期，但外设不应该认为有time out发生。
下图为SYNC的周期过长引起timeout,此时LFRAME#会拉低4个LCLK周期，进入start状态，来终止这个C
ycle.

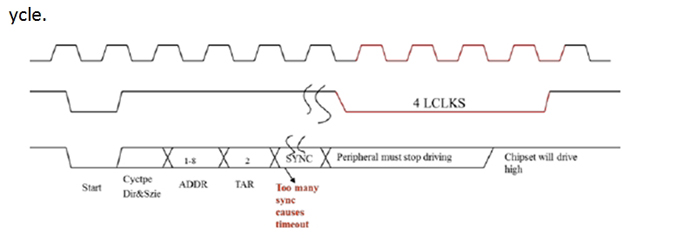

图4.2 LFRAME终止cycle
4.7 DATA
DATA状态占用两个时钟周期，用于传送一个字节数据。当数据流向外设时，该场由Host驱动；反之，当数据流向Host时，则该场由外设驱动。在传输过程的时候，低4位最先被驱动到总线上,在第一个时钟，Data[3:0]被驱动，第二个时钟，Data[7:4]被驱动。
4.8 各事务类型操作举例
图4.3 memory read/write

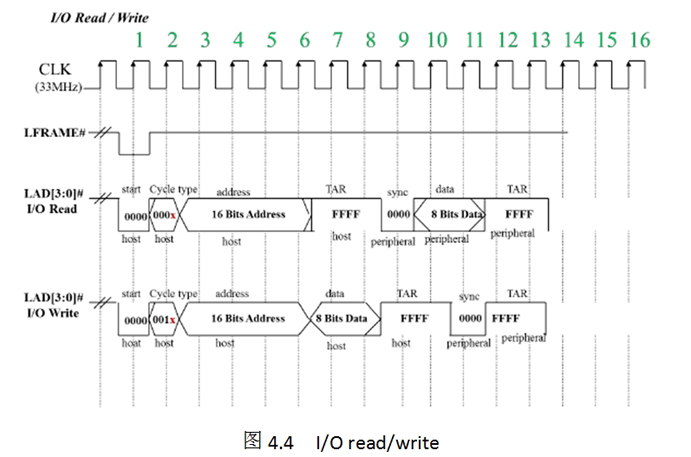

图4.4 I/O read/write

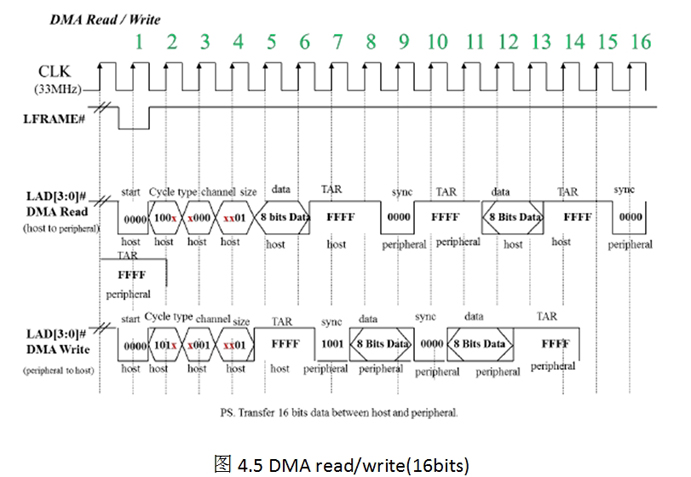

图4.5 DMA read/write(16bits)
4、 LPC总线的测量（逻辑分析仪）
用逻辑分析仪TLA5202测得LPC总线中LCLK、LFRAME#、LAD[3:0]信号，下面为测量的几组数据波形：
下面是测的是两个cycle的总体波形图，由于我在测试时外接的测试线过长，在cycle结束后的末期引入了串扰，图中的黄色框图中便为串扰信号波形，理想状态应该是LAD[3：0]统一保持高逻辑，后面再统一变为低逻辑。这里我们可以看到时钟信号LCLK并不是一直输出的，只有当cycle开始时，PCH才会输出LCLK信号，cycle结束后，若一段时间内不再有cycle传输，LCLK便不再输出。

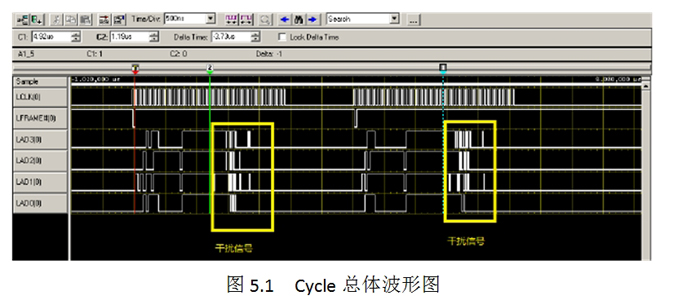

图5.1 Cycle总体波形图
下图测试的是一组I/O read cycle，host要读取IO地址为0064H的数据，外设接管总线后，经过11个时钟周期的长等待SYNC状态（0110）后，变为ready状态（sync为0000），然后外设将数据1CH发送给host,驱动TAR状态（FF），将总线控制权交还给host,这个cycle结束。

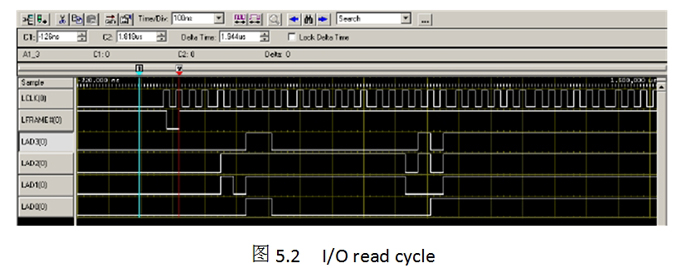

图5.2 I/O read cycle
下图测试的是一组I/O write cycle，host向IO地址025AH写入数据93H，外设接管总线后，经过8个时钟周期的长等待SYNC状态（0110）后，变为ready状态（sync为0000），表明外设接收到数据，之后外设驱动TAR状态（FF），将总线控制权交还给host,这个cycle结束。

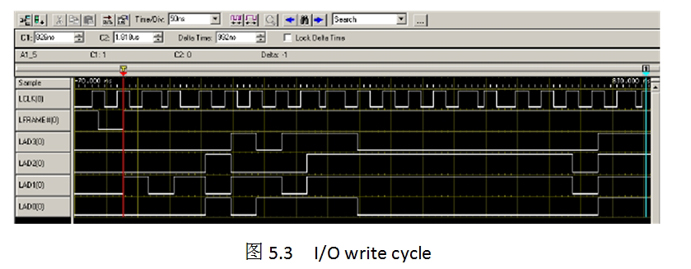

图5.3 I/O write cycle
下图测试的是time out情况，host向IO地址0080H写入数据01H，然后host驱动TAR状态来移交纵向，但无外设驱动sync状态来接管总线，LAD一直处于弱上拉的高状态，经过5个时钟周期的无响应后，host拉低LFRAME#，保持4个LCLK，进入start状态，LAD[3:0]=1111，则host将该cycle终结。

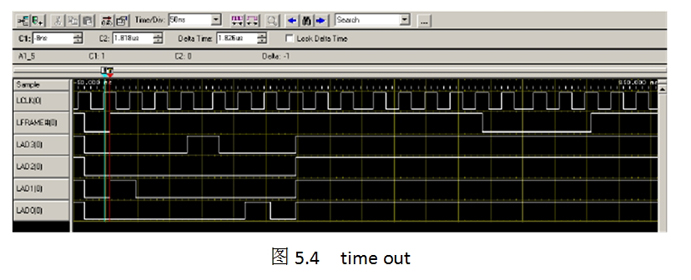

图5.4 time out
