从插上适配器到CPU开机工作执行第一条寻址指令，共分15步，以下为自己理解记忆。

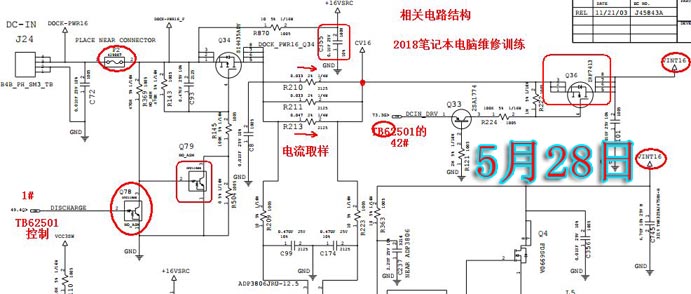

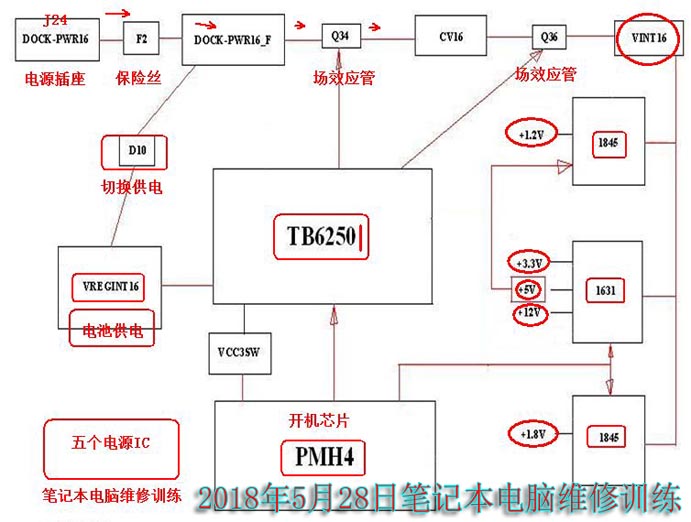

1  当适配器连接市电并插入笔记本后，经过保险电阻到到下面三个地方

    1 过保险电阻后(16v)到东芝芯片(TB62501)。

    2 过保险电阻后(16v)到电源侦测电路。

    3 过保险电阻后(16v)到隔离保护电路。（后连接静态电压管理IC）

2  在过保险电阻后隔离保护电路产生公共端电压(16v)，在动态静态电压管理IC前产生。

3  东芝芯片(TB62501)经过内部变压器，将16v转换为3vsw(待机电压)送到IBM专用芯片。

4  电源侦测电路在侦测电路正常后给东芝芯片，IBM专用芯片，还有单片机H8(EC)发送电源ok信号。

5  IBM专用芯片在收到电源ok信号和供电正常(3vsw)，给静态电源管理芯片发出静态电压ON信号。

6  静态电压管理芯片在收到静态电压ON信号和供电正常(16v，经过隔离保护电路)，送出转换后的静态电压到

   H8(EC 单片机)和南桥。

7  当按下电源开关，有个低电平信号同时送到IBM专用芯片和H8(EC 单片机)上。

8  H8(EC 单片机)在收到电源开关的低电平信号后，发送_PWRSW(低电平有效)信号到南桥。

9  南桥在收到_PWRSW信号和供电正常(静态电压管理IC发出的静态电压)，发送SLP_S3/S4信号到IBM专用芯

   片，唤醒该芯片。

10 IBM专用芯片在收到SLP_S3/S4信号和供电正常(3vsw)后，向动态电压管理IC发出A_on B_on

   VIDEO_on (显卡)信号。

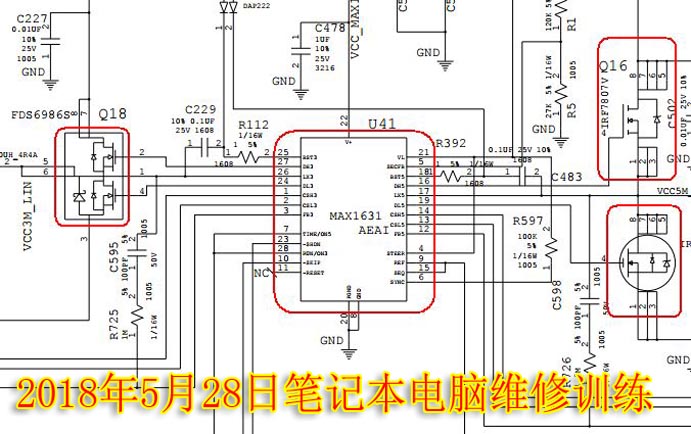

11 动态电压管理IC收到A_on B_on VIDEO_on 信号和供电正常(经过隔离保护电路后的16v),经过内部转，

   分别送到时钟IC，南桥，北桥，CPU。

12 时钟IC在供电正常后，晶振开始启振，分别给南桥，北桥，CPU送出所需的时钟信号。

13 南桥在供电正常和收到时钟信号后，向北桥发出PCI_RST信号(复位信号)。

14 北桥在供电正常，收到时钟信号和复位信号后，向CPU发出CPU_RST信号(CPU复位）。

15 南桥向CPU发出PG信号。
